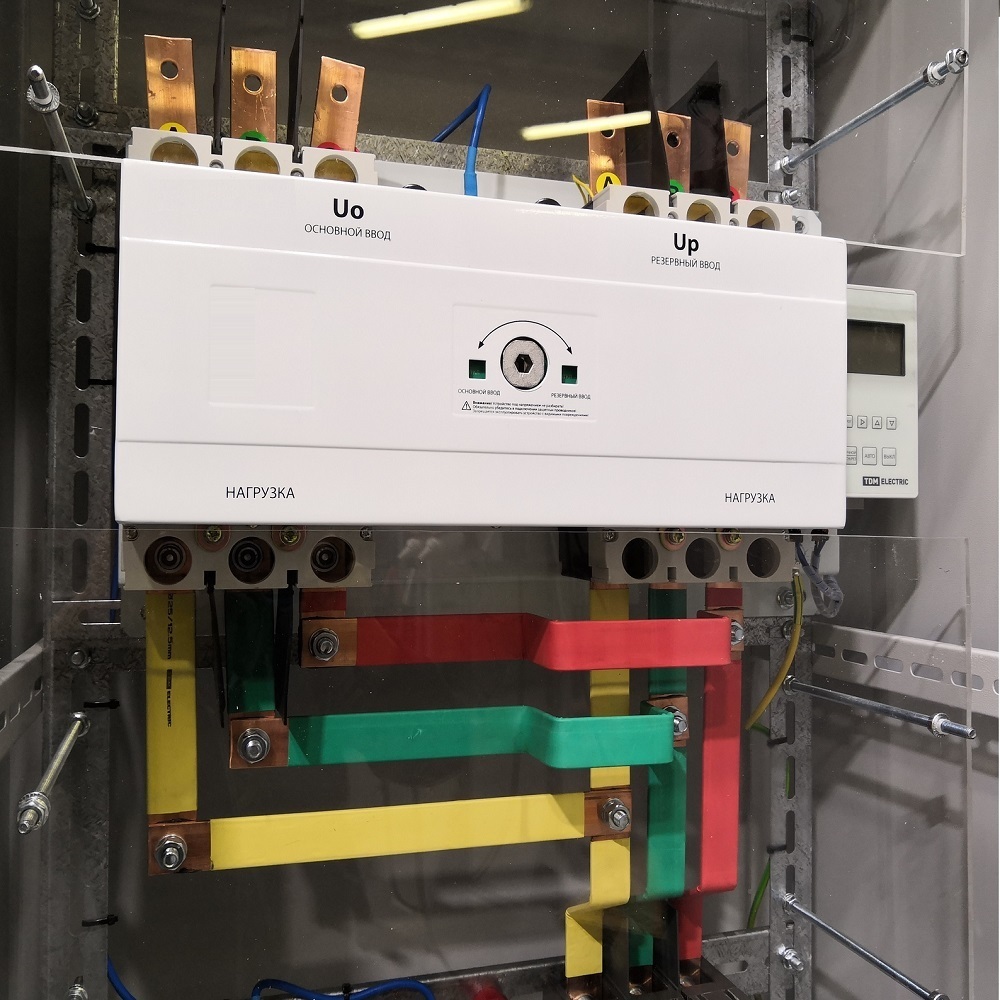

AVR

Главное назначение устройства АВР заключается в обеспечении бесперебойного питания электроэнергией потребителей. Для этого система АВР должна отслеживать состояние основной линии. И при выявлении нарушений переходить на подачу электроэнергии потребителю от резервного ввода.

Устройство и принцип работы АВР

Конструкция автомата ввода резерва включает три основные составляющие:

1. Микроконтроллер. Именно этот узел отвечает за отслеживание ситуации с напряжением в основной сети и при отсутствии электричества в главном источнике дает команду переключиться на резерв.

2. Силовая часть. Состоит из автоматов и контакторов, выполняющих непосредственное переключение с одного источника на другой.

3. Релейный блок. В него входят реле и переключатели, отвечающие за управление генератором.

Устройство срабатывает при выполнении нескольких ключевых условий:

• отсутствует напряжение на входе с основного источника питания;

• на участке электросети, который защищает автомат, нет короткого замыкания;

• выключатель ввода включён;

• в резервном источнике питания напряжение присутствует.

Только проверив выполнение каждого из этих условий, АВР отключает вводной выключатель на обесточенном участке сети и включает межлинейный выключатель. Если АВР снабжена функцией восстановления, то при появлении напряжения в отключенном основном источнике питания, автомат снова переключается на него. Если же функции восстановления на приборе нет, вернуть исходную схему энергоснабжения можно только вручную.

Классификация АВР

Автоматы включения резервного питания можно сгруппировать в три основные категории в зависимости от назначения:

1. С явным резервированием. Имеется хотя бы один источник питания, постоянно находящийся в резерве. В этой роли может выступать резервный трансформатор, топливный генератор и т.п.

2. С неявным резервированием. Источники питания разных секций являются взаимным резервом друг для друга и постоянно находятся в работе. В этом случае питание обеспечивает трансформатор, рассчитанный на перегрузки.

3. С групповым резервированием. Самая надежная схема, в которой два основных источника питания соединены последовательно, а третьим источником является топливный генератор, который вступает в игру при обесточивании обоих основных источников.

Кроме того АВР классифицируют по:

• напряжению питания;

• количеству питающих вводов;

• скорости переключения (зависит от типа переключающего устройства);

• номинальному току.
