УКРМ

Устройство компенсации реактивной мощности – устройство, поглощающее «лишнее» электричество, не приносящее пользы.

Поток электричества с УКРМ и без установки

Чем мощнее энергопоток по кабелям, тем больше излишков остается из-за колебаний потоков. Результат: износ и перегрев проводов, нецелевые расходы электроэнергии (переплаты), при использовании мощного оборудования повышен риск поломки техники.

Группа «РУСЭЛТ» выпускает приборы для использования в промышленности. В зависимости от условий эксплуатации мы предлагаем различные модели устройств:

КРМ-0,4(от 20 до 1000 кВар) – используются для автоматического и ручного регулирования мощности;
КРМ-Ф (от 20 до 1000 кВар) кроме компенсации выполняют вторую немаловажную функцию – фильтрации;
КРМ-MINI (20, 30, 40 кВар) – управляемые устройства, компенсирующие мощность электричества в сетевых кабелях.

Приборы рассчитаны на промышленную эксплуатацию в умеренных климатических условиях. Полная работоспособность сохраняется в температурном диапазоне -40-+40°С, рекомендованная влажность до 80%.

Конструкция и принцип действия

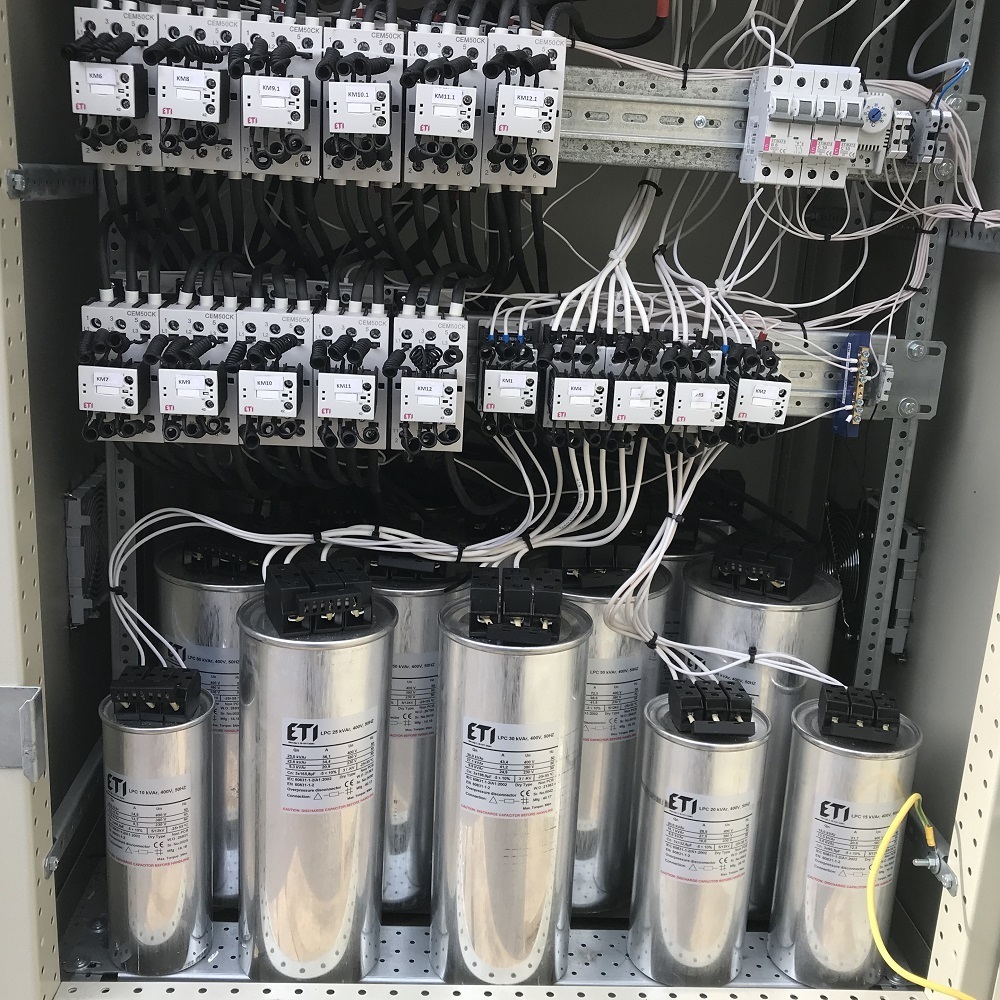

Конструкция установки

Агрегат состоит из пяти функциональных блоков:

Батарей-конденсаторов, которые соединяются по схеме «треугольник» с разрядными резисторами.
Пускателей и дополнительной контактной группы, которые обеспечивают предварительный заряд конденсирующих батарей.
Предохранителей, минимизирующих риски поломок из-за резких скачков напряжения.
Разъединителя (в некоторых моделях автоматического выключателя).
Регулятора коэффициента мощности.

Компенсация реактивной мощности происходит по следующей схеме:

Измерительная система в электронном формате выполняет контроль реактивной и активной энергии (измеряет напряжение токов в сети).

Контроллер (регулятор) проводит замеры мощности, подключая или отключая конденсаторы по мере необходимости. На основании замеров и измерений показания сравниваются с эталонной величиной, при наличии отклонений от заданных параметров устройство переключает аппарат для обеспечения необходимого значения. Проще говоря, УКРМ обеспечивает снижение реактивной энергии при минимальном цикле переключений, чем повышает КПД энергоносителей и снижает риск неисправностей комплектующих электросетей.
