ГРЩ

Главные распределительные щиты предназначены для приема, распределения и учета электроэнергии напряжением 380 / 220 В в сетях трехфазного переменного тока частотой 50 Гц.

Главный Распределительный Щит или ГРЩ - это ключевое звено в системе электроснабжения низкого напряжения. От него зависит работоспособность всей системы энергоснабжения объекта.

Это технически сложные устройства, надежность которых зависит комплектующих, используемых в устройстве и качества сборки, которая обеспечивается высокой квалификацией специалистов и наличия профессионального оборудования.

Устройство ГРЩ

Типовая конструкция ГРЩ представляет собой модульное сооружение, состоящее из следующих панелей:

панель ввода, обычно в количестве двух штук;
одна или несколько линейных панелей с отходящими линиями питания потребителей;
секционная панель, выполняющая объединение двух секций шин при отключении одного из рабочих вводов питания и работе АВР.

По сути, эта конструкция является распредустройством с двойной секционированной системой шин. В нормальном режиме каждая секция шин питается от своего рабочего ввода, секционный выключатель при этом отключен. Исчезновение напряжения или аварийное отключение одного из рабочих вводов запускает автоматику включения резерва (АВР), которая производит включение секционного выключателя. При этом нагрузка обеих секций шин оказывается подключенной к оставшемуся в работе вводу питания. При восстановлении напряжения на отключенном вводе, схема автоматически приводится в исходное состояние.

В случае необходимости, один из вводов питания может быть адаптирован для подключения к автономной электрической станции. Блок автоматики в таком варианте должен производить запуск генератора при исчезновении сетевого напряжения. При этом должно быть полностью исключена возможность параллельной работы сети и автономного источника напряжения. Контроль наличия напряжения на рабочем вводе осуществляется постоянно и при его восстановлении блок АВР автоматически возвращает схему к нормальному режиму питания от сети.

В схемах с единственным источником питания применяются ГРЩ с одним рабочим вводом.

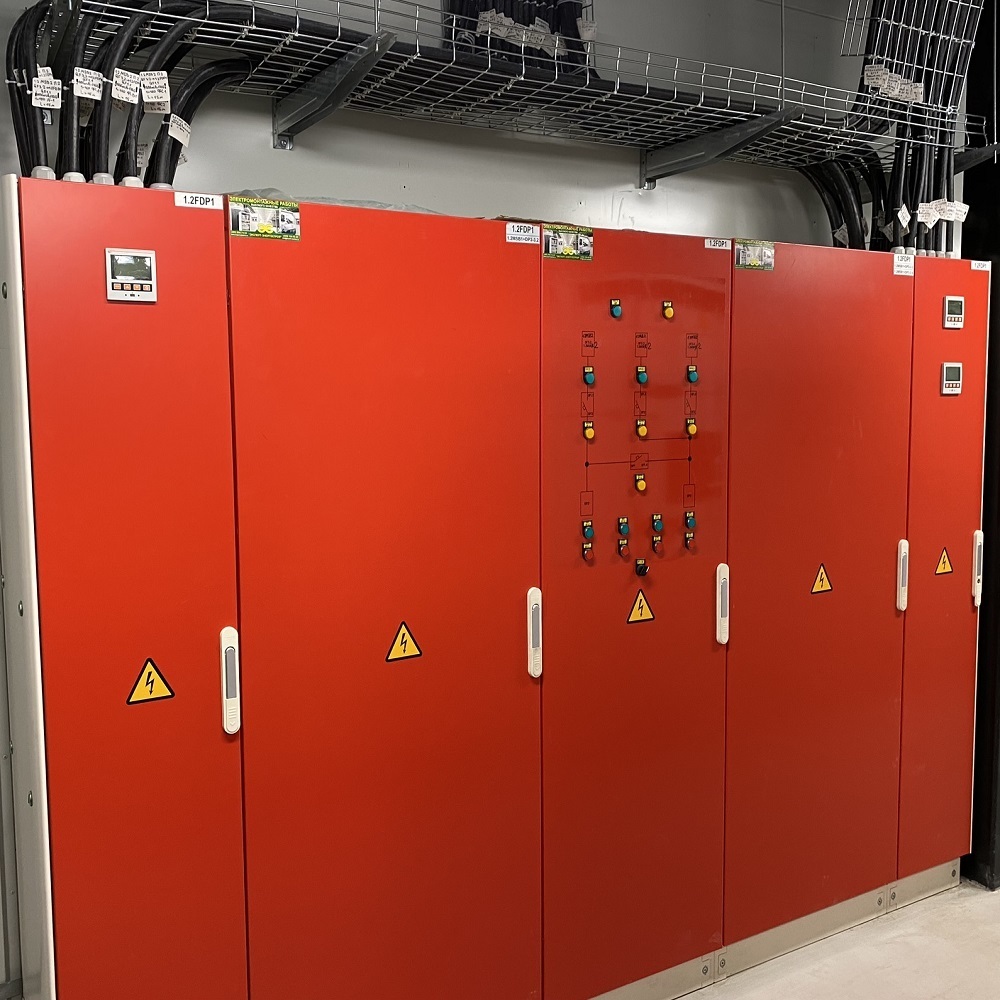

Панели ГРЩ выполняются в виде шкафов вертикальной установки, которые монтируются в ряд.

Правилами устройства электроустановок предъявляется ряд требований к устройству ГРЩ, в числе которых:

наличие аппаратов защиты, как на вводах питания, так и на всех отходящих линиях;
установка коммутационных аппаратов на линиях вводов питания;
индивидуальные или групповые аппараты управления на отходящих линиях.

Двери шкафов распредустройств, в том числе ГРЩ, должны открываться наружу. Доступ к ошиновке может быть обеспечен также с задней стороны шкафа. Передняя дверь выполняет функции оперативной панели. На ней могут располагаться:

щитовые приборы измерения тока и напряжения электрической сети;
ключи управления коммутационными аппаратами вводов питания и отходящих линий;
индикаторные лампы, указывающие положение коммутационных аппаратов.

Для обеспечения наглядности и удобства выполнения оперативных переключений, на лицевой панели (двери) может наноситься однолинейная электрическая схема распределительного устройства.
